1. Чому варто вибрати водяний тепла підлога!
2. Економічна ефективність теплої підлоги водяного!
3. Вибір труби для системи теплої підлоги
4. Механізм і послідовність робіт з укладання водяної підлоги
5. Підключення теплої підлоги до колекторної розводки

Системи водяних теплих підлог стали широко застосовуватися як функціональний і ефективний джерело опалення приміщень. До недавніх пір ця система вважалася досить дорогий і був обмежений вибір щодо комплектуючих, проте сьогодні ситуація змінилася у зворотний бік - матеріали представлені широким асортиментом і різної ціною, від відомих європейських до вітчизняних виробників. Тим більше, якщо у Вас є невеликі технічні або будівельні навички і знання, то організувати монтаж водяних теплих підлог під силу своїми руками.

Чому варто вибрати водяний тепла підлога!

Водяна тепла підлога - це хороша альтернатива радіаторного опалення будинку, і безперечно він має свої конструктивні відмінні риси, а також свою специфіку в технічних розрахунках (це розрахунок тепловтрат приміщень, гідравлічне опір петель (контурів), потужність, середнє значення температури теплоносія і ін.), Тим не Проте завдання по створенню водяної теплої підлоги своїми силами цілком здійсненна. В цілому, враховуючи специфіку і конструктивну трудомісткість монтажу, наприклад, збірка водяної теплої підлоги займає довше часу ніж розміщення і підключення електричних теплих підлог , Ви створюєте надійну систему, яка перевершує по продуктивності, що стала традицією, радіаторну систему, а економічно доцільніше ніж електричні підлоги. На противагу традиційного радіаторного опалення, тепла підлога створює інший вид розподілу теплового потоку, коли вираз «тримайте голову в холоді, а ноги зберігай в теплі» отримує практичну реалізацію. Радіатори опалення , Як правило розташовують під вікнами для отримання природної конвекції, в результаті якої розігрівали повітря має рух вгору до стелі, що не обігріваючи спершу приміщення.

Далі, в результаті охолодження, повітря знижується на нижні рівні, знову отримує тепло від радіаторів і знову рухається до стелі. При такому розподілі тепла максимально прогріте повітря буде розташований під стелею і біля радіаторів, а температура під стелею приміщення завжди найвища. Пол, в свою чергу, має слабкий прогрів, і з цієї причини отримує значно низьку температуру. Ситуація відрізняється у випадку з теплою підлогою, тут елементи, що відповідають за нагрів, однаково розміщені по всій площі підлоги, в цьому випадку тепло виходить з усією поверхні у вигляді випромінювання, завдяки чому відчувається більш комфортно, а сама поверхня підлоги прогріває кімнату по всій площі. Дотримуючись санітарно-гігієнічним нормам оптимальної для організму людини є температура навколишнього середовища + 18 ° С, при використанні теплої підлоги внизу, де безпосередньо ноги стикаються з підлогою повітря буде прогрітий до + 22 ° С, а повітря в середній частині приміщення, де знаходиться голова, прогріється до + 18 ° С.

Економічна ефективність теплої підлоги водяного!

Сама система водяних підлог відрізняється в регулюванні температури приміщення в процесі експлуатації, наприклад, від електричних полів, які управляються простим підключенням до кімнатного термостата, але при правильній організації вони економічно ефективнішими. Так на обігрів 10 кв. метрів приміщення, при потужності 150 Вт на один метр2, на роботу системи електричних теплих підлог необхідно використовувати електроенергії в розмірі 1,5 кВт / год, в цей же час при використанні такої ж кількості енергії, водяна підлога продуктивніше прогріє площа в три рази більшу, причому буде використана температура теплоносія всього 30-50 ° C. Час, що витрачається на початковий розігрів приміщення у водяних підлог витрачає менше часу, а ККД значно вище. Слід враховувати, що водяна тепла підлога екологічно нешкідливий, в ньому виключені електромагнітні коливання і шкідливі пари, які можуть утворюватися від ПВХ-ізоляції електричного кабелю. Для приміщень з великою площею, водяні теплі підлоги краще в якості основного джерела опалення, в той час як електричні підлоги при великих витратах енергії, не завжди справляються з обігрівом такого типу приміщень.

Вибір труби для системи теплої підлоги

Основним теплоносієм в системі водяних теплих підлог служить гаряча вода або рідина на основі гліколів, а сам принцип функціонування системи досить простий. Замість радіаторів опалення в підлогу монтується труба, що володіє хорошою гнучкістю і призначена для циркуляції по ній гарячого теплоносія. Отже, перед монтажем є необхідність ретельно підійти до підбору труби для теплої підлоги . З цією метою потрібно підбирати труби, у яких високий рівень теплопровідності, добре згинаються і показник гідравлічного опору мінімальний. Для цієї мети оптимально підходять труби із зшитого поліетилену, металопластикові або ж мідні труби. Вони все чудово справляються зі своїм завданням, відрізняються тільки ціною, якщо зшитий поліетилен і металопластикова труба практично однієї вартості, то мідна буде значно дорожче.

Механізм і послідовність робіт з укладання водяної підлоги

Стандартно прокладку труб водяного теплої підлоги виробляють в піщано-цементну стяжку. Це обов'язкова умова визначено специфікою монтажу: структура стяжки передбачає стійкість до ударів і великій питомій тиску (500 Н / см.кв), тим самим вона виконує функцію захисту труб від механічних пошкоджень і впливів різних речовин. Також слід враховувати, що сама труба має не великий діаметр, в наслідок чого поверхню контактіруемие площі з навколишнім простором мала, а повітря, володіючи хорошими теплоізоляційними властивостями, буде перешкоджати теплорозподілення, тому труби безпосередньо взаємодіють з матеріалом стяжки підлоги, яка в результаті виконує роль нагрівального елемента з великою тепловіддачею. Тому дотримання технологічних вимог при створенні поверхні, необхідної для правильного розташування труб, є важливою умовою. Спершу підлогу звільняється від частинок сміття і по можливості максимально від пилу, обов'язково оцінюється горизонтальний рівень поверхні, так як різниця в висоті сторін кімнати призведе до того, що товщина основної стяжки, в якій будуть знаходиться труби, буде мати різні показники, в результаті поверхня підлоги передаватиме нагрів нерівномірно.

Наступним кроком буде розміщення на поверхні вирівняного статі гідроізоляційної плівки. Вона необхідна для захисту від попадання вологи з рівнів, розташованих внизу. Після цього по периметру кімнати проклеюється демпферна стрічка, яка врівноважує вплив теплового розширення піщано-цементної стяжки. Маючи висоту 10-15 см, стрічка дозволяє перекривати товщину теплоізоляції і шар стяжки. Коли монтажні роботи будуть закінчені, необхідно зрізати непотрібні ділянки стрічки. Перед початком розміщення труб необхідно передбачити наявність теплоізоляції.

Так як теплове випромінювання передається в усіх напрямках, як вгору, так і вниз, значення теплових втрат через пів досягає близько 15-20%, а ефект тепловіддачі втрачається, тому вкрай важливо зменшити тепловтрати, застосовуючи теплоізоляційні матеріали. Товщина утеплювача може досягати декількох сантиметрів (прийнята товщина утеплювача для цих цілей 1, 2, 3 або 5 см), ці показники залежать від можливості підняття висоти статі. Найчастіше, щоб вирішити задачу теплоізоляції, застосовують такі матеріали, як екструдований пінополістирол, мінеральна вата, пінобетон, і т.д. Коефіцієнт теплопровідності сучасних матеріалів, що відповідають вимогам теплоізоляції, знаходиться приблизно в одному значенні, і має приблизно такі показники: пінополістирол - 0,03-0,042 Вт / (м * К), а мінеральна вата - 0,032-0,056 Вт / (м * К) . Єдине, на що слід звернути увагу, це здатності матеріалів вбирати або відштовхувати вологу, тому що коефіцієнт теплопровідності безпосередньо залежить від кількості вологи, і при збільшенні кількості вологи, коефіцієнт теплопровідності теж значно збільшується. У приміщеннях де є надмірна вологість відповідним матеріалом для застосування буде пінополістирол, а якщо необхідно домогтися максимальної звукоізоляції, то краще - мінеральну вату.

Коли роботи, пов'язані з теплоізоляцією закінчені, починається безпосередньо сам монтаж труб. Щоб зафіксувати труби можна використовувати різні варіанти кріплення. Найпростіший, це застосування арматурної сітки, її розміщують поверх теплоізоляції, а за допомогою звичайної дроту кріпиться труба. При такому методі сітка також виконує функцію армуючого елемента стяжки. В інших випадках є можливість використовувати спеціальні кліпси, якірні скоби і кріпильні стрічки, призначення яких полягає в утриманні труби на шарі теплоізоляції. Фіксацію труб рекомендовано проводити з кроком один метр. У разі застосування варіанта, де використовується дріт, як елемент кріплення, вкрай важливо врахувати відмінність теплового розширення труби і металевого дроту. Тому наглухо затискати дріт не можна і слід залишати зазор, щоб в подальшому уникнути деформації труби в процесі експлуатації.

Саме розміщення труб теж має свої особливості. По-перше, чим далі теплоносій знаходиться від котла, тим менше буде його температура, це явище обумовлено процесом віддачі тепла навколишньому простору під час обігріву, з цієї причини довжина одного контуру труби рекомендується робити 100 - максимум 120 метрів. По-друге, для рівномірного прогріву поверхні слід дотримуватися крок укладання труб, рекомендоване значення якого становить 15 см - 20 см, а в місцях де ймовірність великих тепловтрат зростає, наприклад, біля вікон, вхідних дверей, зовнішніх стін, його бажано зменшити до 7 10 см.

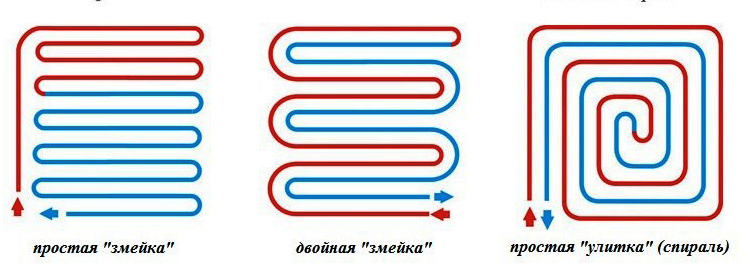

Так само важливу роль відіграє метод укладання труб. Є три варіанти розміщувати труби на поверхні підлоги: паралельний спосіб у вигляді змійки, спіральний - у вигляді равлика і комбінований, коли з'єднуються обидва способи.

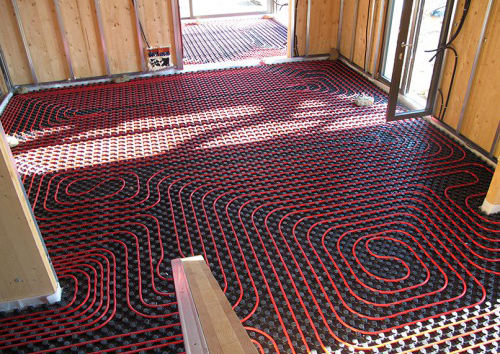

Коли труби розміщуються паралельно, слідуючи один за одним, відбувається наступне - найвища температура теплоносія буде знаходитися на початку руху по трубі, з цієї причини розкладати труби рекомендується починати з боку зовнішніх стін. Такий спосіб розміщення труб прийнятний, де площа приміщень має невеликі розміри. Метод спірального розміщення труб полягає в наступному, лінії подачі та обратки розміщують чергуючи один одного, в цьому випадку - нагрівається труба подачі врівноважує охолодження труб, що йдуть на зворотну подачу. Такий вид розміщення труб «равликом» оптимально використовується, коли приміщення мають площу середнього або великого розміру, особливо де необхідно досягти показників підвищеного теплоспоживання. При комбінованому способі об'єднуються два методи укладання, в залежності від необхідних результатів, наприклад, на вході немає необхідності в сильному підігріві, тут можна труби укласти змійкою, а центрі кімнати де потрібен максимальний і рівномірне прогрівання, необхідно розкласти равлика.

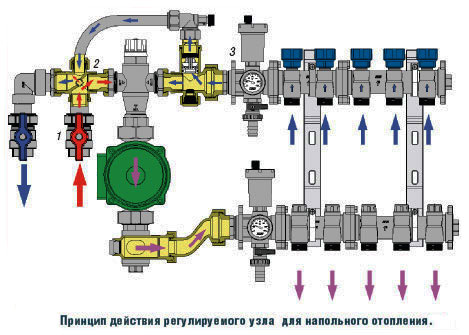

Підключення теплої підлоги до колекторної розводки

Найбільшою мірою найгірший варіант, коли теплоносій взагалі не має доступу в контур найбільшої довжини через високий гідравлічного опору, тому що теплоносій буде прагне піти по найкоротшому шляху з найменшим опором. Укладені і закріплені труби легко під'єднуються до колектора, для цього один кінець труби фіксують на штуцері колектора, що відповідає за подачу теплоносія, використовуючи для цієї мети колекторні фітинги, і починають укладання контуру поступово розмотуючи трубу, бажано таким чином, щоб кожна петля була покладена цільним шматком . Це робиться для того, щоб виключити додаткові з'єднання і мінімізувати ризик протікання. Після того як труба розміщена на поверхні ізолятора і зафіксована, що залишився кінець труби підключають до штуцера колектора, що відповідає за зворотний подачу теплоносія. І таким чином підключаються кожен окремий контур.

На заключному етапі, перед тим як буде проведена остаточна заливка піщано-цементним розчином, всю систему перевіряють на герметичність. Для того щоб перевірити систему, в неї необхідно закачати воду або повітря під тиском, що перевищує робочий в півтора рази, при цьому показники тестованого тиску повинні бути не менше 0,6 Мпа або 6 бар. На першому етапі, протягом 30 хвилин, тиск не повинен знизитися на більш ніж 0,06 МПа. На другому етапі протягом 2 годин, показники тиску не повинні знизитися більш ніж на 0,02 МПа. Якщо система пройшла випробний тестування, приступаємо до останнього етапу - виконання укладання стяжки, мінімальна висота якої поверх труб становить 3 см, а максимальна - 7 см.

Важливо пам'ятати про те, що укладання самої стяжки необхідно проводити при трубах, які знаходяться під робочим тиском, і бажано в стяжку додавати спеціальний пластифікатор бетону, який покращує пластичність і еластичність стяжки, що зменшує розтріскування і збільшує термін експлуатації. Для того щоб почати експлуатацію теплої підлоги, необхідно 30 днів, так як за цей час стяжка повністю висохне і придбає всі свої властивості. Протягом цього часу необхідно виключити включення теплої підлоги до того моменту, так як існує ризик її розтріскування. Після того як всі етапи пройдені, водяна тепла підлога, який був організований своїми руками, вважається готовим до експлуатації.
